Dây Đồng Tiếp Địa CV6, CV10 và CV16 Nên Chọn Loại Nào?

Dây Đồng Tiếp Địa CV6, CV10 và CV16 Nên Chọn Loại Nào?

Trong các phòng máy chủ (Data Center), phòng điều khiển trung tâm, hay các phòng thí nghiệm công nghệ cao, sàn nâng kỹ thuật (access floor) là một tiêu chuẩn bắt buộc. Bên cạnh việc tạo không gian đi dây thẩm mỹ, sàn nâng kỹ thuật còn có nhiệm vụ cực kỳ quan trọng: giải phóng tĩnh điện và bảo vệ thiết bị nhạy cảm.

Để làm được điều này, hệ thống chân đế sàn nâng phải được liên kết chặt chẽ với nhau và nối đất thông qua các loại dây đồng tiếp địa chuyên dụng: CV6, CV10, và CV16. Hãy cùng phân tích chi tiết vai trò của hệ thống tiếp địa sàn nâng và cách lựa chọn 3 dòng dây phổ biến này.

1. Tại sao sàn nâng kỹ thuật phải làm tiếp địa?

Khi các máy chủ, thiết bị mạng hoạt động liên tục, chúng sinh ra một lượng nhiệt và từ trường rất lớn. Sự dịch chuyển của luồng khí lạnh bên dưới sàn cùng các hoạt động di chuyển phía trên mặt sàn rất dễ tích tụ tĩnh điện (ESD).

Nếu không được triệt tiêu kịp thời qua hệ thống tiếp địa, lượng tĩnh điện này có thể gây ra nhiều hậu quả nghiêm trọng:

Hư hỏng linh kiện vi mạch: Làm chập, cháy hoặc giảm tuổi thọ các thiết bị phần cứng đắt tiền bên trong máy chủ.
Gây nhiễu tín hiệu: Làm gián đoạn đường truyền dữ liệu trong phòng server.
Nguy hiểm cho con người: Gây giật điện (tuy nhẹ nhưng liên tục) khi kỹ thuật viên chạm vào các tấm panel sàn hoặc vỏ tủ rack.

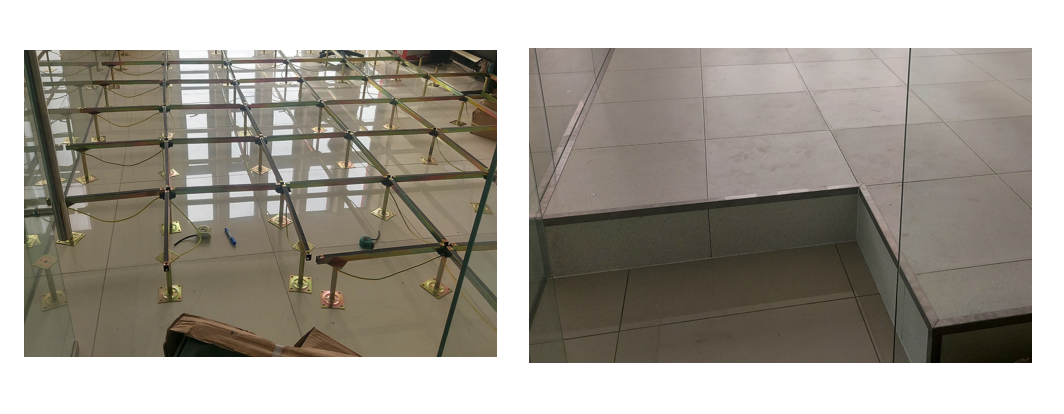

Hệ thống tiếp địa sàn nâng hoạt động bằng cách nối các chân đế (pedestals) và thanh giằng (stringers) lại với nhau bằng các đoạn dây đồng tiếp địa (thường dài khoảng 60cm -> 70cm), tạo thành một lưới truyền dẫn đồng nhất đưa dòng điện rò rỉ xuống hệ tiếp địa chung của tòa nhà.

2. Đặc điểm kỹ thuật của dây tiếp địa CV6, CV10, CV16

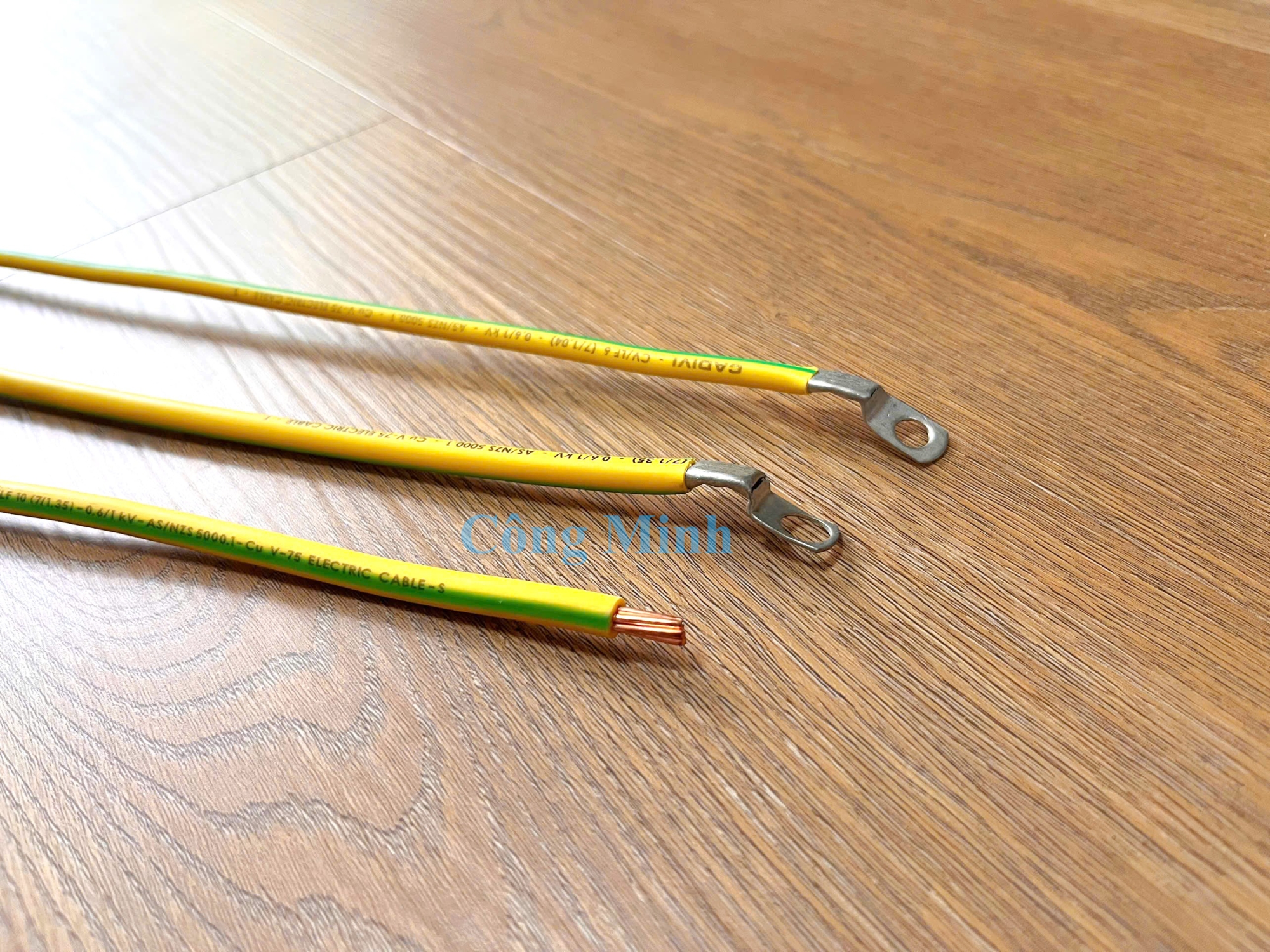

Trong thi công sàn nâng, các nhà thầu thường dùng cáp đồng bọc PVC màu vàng - xanh (quy chuẩn của dây tiếp địa). Ba loại dây phổ biến nhất là CV6, CV10, và CV16.

Ký hiệu "CV" nghĩa là gì?

CV là loại cáp điện lực hạ thế có ruột dẫn bằng các sợi đồng mềm xoắn đồng tâm (cấp 2), bên ngoài bọc một lớp nhựa cách điện PVC cao cấp. Số đi kèm phía sau (6, 10, 16) biểu thị tiết diện mặt cắt danh định của lõi đồng tính bằng milimét vuông (mm²).

3. So sánh chi tiết CV6, CV10 và CV16 cho sàn nâng kỹ thuật

Mỗi loại dây có khả năng tải dòng tĩnh điện và dòng sự cố khác nhau. Dưới đây là bảng so sánh giúp bạn dễ dàng đưa ra lựa chọn phù hợp với quy mô công trình:

Đặc điểm kỹ thuật	Cáp tiếp địa CV6	Cáp tiếp địa CV10	Cáp tiếp địa CV16
Tiết diện lõi đồng	6mm²	10mm²	16mm²
Độ dày vỏ PVC	~ 0.8mm	~ 1.0mm	~ 1.0mm
Độ linh hoạt khi thi công	Rất cao, dễ uốn lượn dưới gầm sàn hẹp	Trung bình, uốn nắn tốt bằng tay	Khá cứng, cần lực hoặc kềm chuyên dụng để tạo góc uốn
Phụ kiện đi kèm	Đầu cos SC 6-6 hoặc SC 6-8	Đầu cos SC 10-6 hoặc SC 10-8	Đầu cos SC 16-8 hoặc SC 16-10
Phân khúc ứng dụng	Phòng máy chủ nhỏ, phòng UPS dân dụng hoặc văn phòng làm việc thông thường	Phòng Data Center cỡ trung bình, phòng server doanh nghiệp, phòng Lab tiêu chuẩn	Phòng trung tâm dữ liệu cực lớn, phòng điều khiển nhà máy công nghiệp hoặc trạm viễn thông lớn

4. Quy trình đấu nối tiếp địa sàn nâng kỹ thuật đúng tiêu chuẩn

Để hệ thống tiếp địa phát huy tối đa hiệu quả, quá trình lắp đặt cần tuân thủ nghiêm ngặt 5 bước sau:

Bước 1 Cắt dây đồng theo kích thước chuẩn:

Cắt dây đồng CV6, CV10 hoặc CV16 thành từng đoạn dài khoảng 600mm - 700mm (khoảng cách này vừa đủ để kết nối giữa 2 chân đế sàn nâng có kích thước panel tiêu chuẩn 600 x 600mm).

Bước 2 Tuốt vỏ nhựa 2 đầu dây:

Dùng dao rọc giấy hoặc kềm tuốt cáp chuyên dụng bóc bỏ khoảng 10mm - 12mm lớp vỏ bọc PVC ở cả hai đầu sợi dây, để lộ phần lõi đồng nguyên chất. Tránh làm đứt các sợi đồng nhỏ bên trong.

Bước 3 Ép đầu cos (Crimp đầu cos):

Nhét lõi đồng vào đầu cos (thường dùng đầu cos khuyên tròn bằng đồng mạ niken để chống oxy hóa). Dùng kềm bấm cos thủy lực hoặc kềm cơ lực ép chặt đầu cos ôm khít lấy lõi đồng.

Bước 4 Liên kết hệ thống chân đế:

Dùng vít tự khoan hoặc đai ốc định vị bắn chặt đầu cos vào các chân đế sàn nâng. Thi công theo nguyên tắc "Chân nối chân, hàng nối hàng" hoặc đấu nối dạng lưới ô cờ tùy theo bản vẽ thiết kế để toàn bộ hệ thống chân đế liên kết thành một mạch vòng khép kín.

Bước 5 Nối vào bảng đồng tiếp địa tổng

Đưa các điểm cuối của hệ lưới tiếp địa sàn nâng kết nối trực tiếp vào bảng đồng tiếp địa tổng (Grounding Busbar) của phòng máy để dẫn dòng tĩnh điện ra bãi tiếp địa bên ngoài.

5. Kinh nghiệm lựa chọn dây tiếp địa sàn nâng cho chủ đầu tư

Dựa vào yêu cầu dự án: Nếu công trình của bạn là phòng server đạt tiêu chuẩn quốc tế (như Tier III, Tier IV), thông thường các kỹ sư thiết kế sẽ chỉ định tối thiểu là dây CV10 hoặc CV16 để đảm bảo khả năng thoát dòng cực nhanh và điện trở đất cực thấp (thường dưới 1omega).
Độ nguyên chất của lõi đồng: Nên chọn các thương hiệu uy tín tại Việt Nam như Cadivi, Cadisun, Daphaco,... để đảm bảo lõi đồng đạt độ tinh khiết 99.99%, giúp tăng khả năng dẫn điện và giảm thiểu tối đa hiện tượng sụt áp.
Lựa chọn đầu cos đồng bộ: Hãy chọn đầu cos có kích cỡ tương thích hoàn hảo với tiết diện dây (ví dụ: dây CV10 đi với đầu cos SC 10). Ép cos không chặt sẽ tạo ra điện trở tiếp xúc lớn, gây phát nhiệt tại điểm nối và làm giảm hiệu quả thoát tĩnh điện.
