KHE CO GIÃN CM-AJ

Ưu điểm:

• Là hệ thống khe co giãn được gia công sẳn, sử dụng được ngay tại công trình, có chức năng như những tấm ván khuôn cốt pha.
• Độ dày và chiều cao vật liệu linh hoạt, phù hợp với mọi loại tải trọng sàn.
• Tấm thép mạ kẽm nhúng nóng hoặc inox giúp tăng độ bền, chống ăn mòn.
• Lắp đặt dễ dàng và nhanh chóng.
• Hệ thống khe co giãn mạch ngừng CM-AJ cho phép các nhà thầu thi công sàn công nghiệp đạt tiêu chuẩn độ phẳng cao và siêu phẳng.

Sản phẩm đáp ứng các cơ sở sau:

• Nhà kho chứa hàng
• Nhà xưởng sản xuất
• Bãi đỗ xe


Cấu tạo:

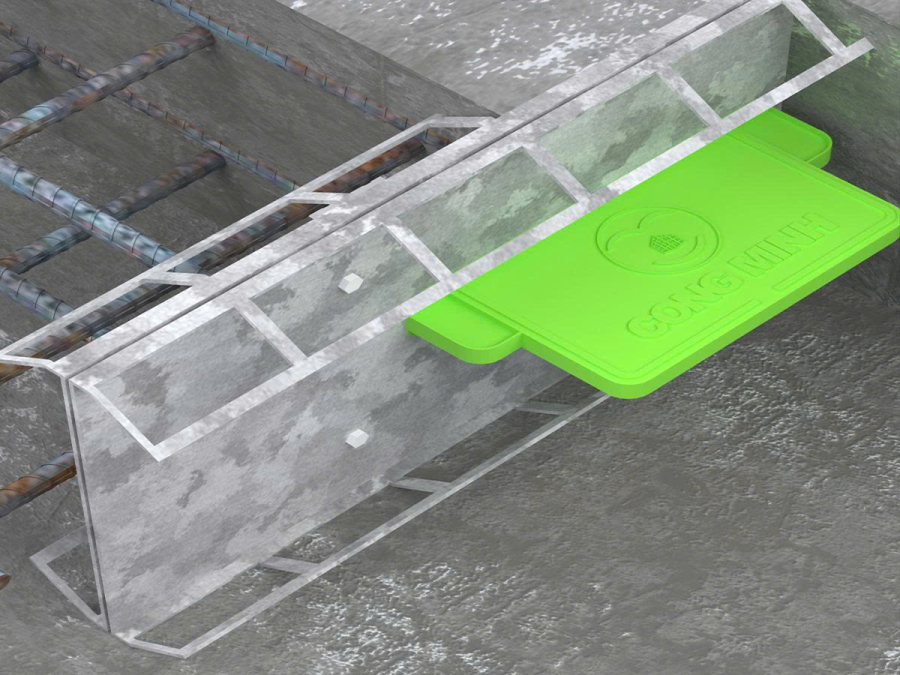

• Sản phẩm được cấu tạo gồm các thành phẩm: Tấm thép khớp nối sàn, tấm thép truyền lực, hộp nhựa bọc tấm thép truyền lực, bu lông nhựa tự đứt,...
• Trong đó, tấm thép khớp nối sàn thường là thép mạ kẽm nhúng nóng hoặc thép không gỉ dày 2mm-3mm, sau khi được tạo hình có chức năng neo giữ, bảo vệ góc bê tông và có chức năng như ván khuôn.
• Sau khi được lắp đặt, hệ thống khe co giãn sàn có thể giãn nở ra hoặc thu hẹp tự do theo cả hướng ngang và dọc để tránh nứt vỡ các khối sàn.

Nguyên lý hoạt động:

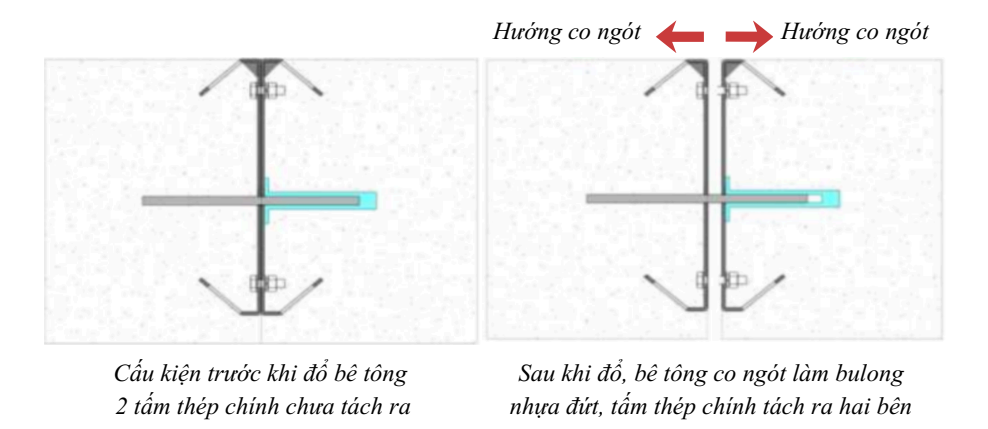

Hệ thống khe co giãn gồm hai tấm thép bảo vệ cạnh, được cố định với nhau bằng bu lông nhựa tự đứt. Mặt trên và mặt dưới của mỗi tấm thép được đục các lỗ hình chữ nhật phân bố đều, tạo thành một neo liên tục vào bê để đảm bảo kết nối chắc chắn.

• Tiết diện tấm thép lộ thiên có chiều rộng 15mm được hình thành ở mỗi bên để bảo vệ bê tông khỏi bị hư hại.
• Các tấm thép truyền lực được phân bố ở độ dày bằng một nửa chiều dày của sàn theo khoảng cách thiết kế và được hàn vào một trong các tấm thép.
• Theo hướng đối diện, mỗi tấm thép truyền lực được trang bị một hộp nhựa bọc tự do.
• Sau khi bê tông đông cứng sẽ không và co ngót lại, các bu lông nhựa tự đứt dùng để cố định các tấm thép nối sẽ bị kéo ra, và hai tấm thép sẽ tách rời nhau tạo thành một khe co giãn.

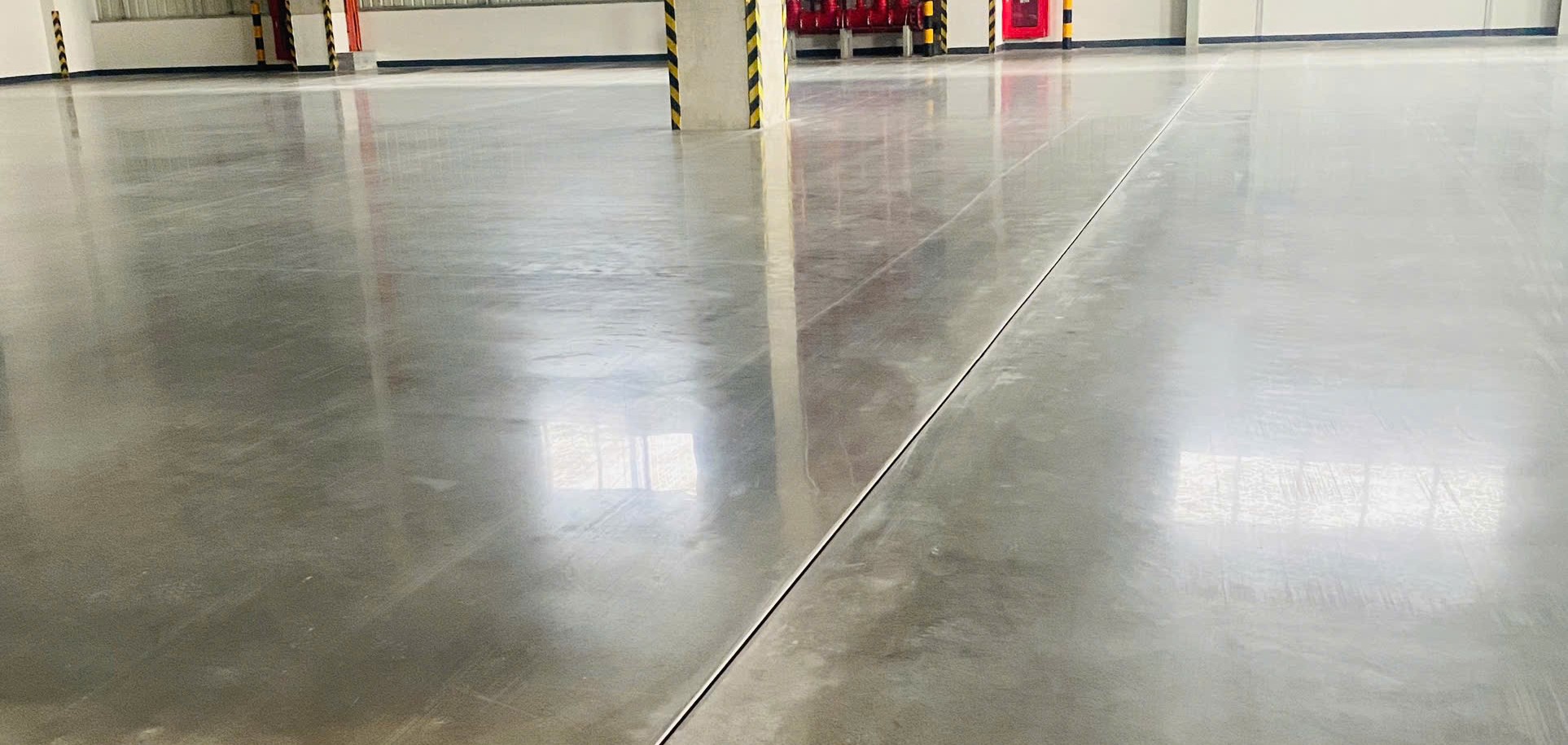

• Khe co giãn cho phép chia sàn thành các khối riêng biệt, có thể giãn nở và co lại tự do theo chiều dọc và chiều ngang khi nhiệt độ môi trường thay đổi.
• Tấm thép truyền lực được sử dụng để truyền tải trọng thẳng đứng của sàn liên kết với khe co giãn, sao cho độ dịch chuyển tương đối của sàn ở cả hai phía khe co giãn được giảm thiểu, nhờ đó không hình thành sự chênh lệch cao độ do lực không đều và tránh hiện tượng lún.
• Trong điều kiện bình thường, khả năng truyền tải trọng thẳng đứng tối đa được xác định bởi khả năng chịu lực cắt xuyên thủng của bê tông.

Lợi ích khi sử dụng khe co giãn mạch ngừng CM-AJ:

• Với chức năng ván khuôn, trong quá trình thi công, không cần thêm ván khuôn hỗ trợ.
• Mỗi phân khu của sàn được phân chia bằng việc lắp đặt hệ thống; sau khi đổ sàn, không cần phải tháo dỡ ván khuôn, giúp thi công hiệu quả, tiết kiệm được nhiều nhân công và thời gian.
• Hệ thống có chức năng bảo vệ các cạnh và góc bê tông. Tấm thép uốn được neo vào bê tông để bảo vệ các cạnh bê tông dễ vỡ tại các khe co giãn của sàn bê tông. Hệ thống có độ bền cực cao; trong suốt vòng đời thiết kế của toàn bộ công trình, chi phí bảo trì sau này gần như bằng không, giảm đáng kể công việc bảo trì sau này.
• Hệ thống có chức năng truyền lực tổng thể, sử dụng tấm truyền lực gián đoạn có vỏ bọc. Dưới tác động của tải trọng thẳng đứng, tải trọng có thể được truyền từ một phía của khe co giãn sang phía khác. Ngoài ra, các khối sàn ở cả hai bên khe co giãn luôn có thể được phối hợp và duy trì ở cùng một độ cao trong trường hợp lún nền không đều, và sẽ không có bậc thang không đều ở cả hai bên khe co giãn.
• CM-AJ là hệ thống khe co giãn sàn được thiết kế và sản xuất theo tiêu chuẩn công nghiệp, phù hợp với các phương pháp thi công diện tích lớn cho tất cả các loại nền móng và móng cọc. Tấm thép uốn chính xác cao cung cấp khả năng bảo vệ cực kỳ bền chắc cho cạnh bê tông của sàn, là lựa chọn lý tưởng cho sàn nhà.
• Hệ thống CM-AJ tiêu chuẩn phù hợp với sàn có độ dày từ 100mm đến 300mm, và chiều rộng khe có thể đạt đến 20mm. Các độ dày sàn và chiều rộng khe khác cần được thiết kế riêng cho từng dự án cụ thể.
• Sản phẩm khe co giãn mạch ngừng CM-AJ, theo yêu cầu cụ thể của dự án khách hàng, có thể cung cấp các tùy chọn khác nhau như mạ kẽm nhúng nóng và thép không gỉ, có thể áp dụng cho mọi môi trường làm việc.

Hệ thống phân loại:

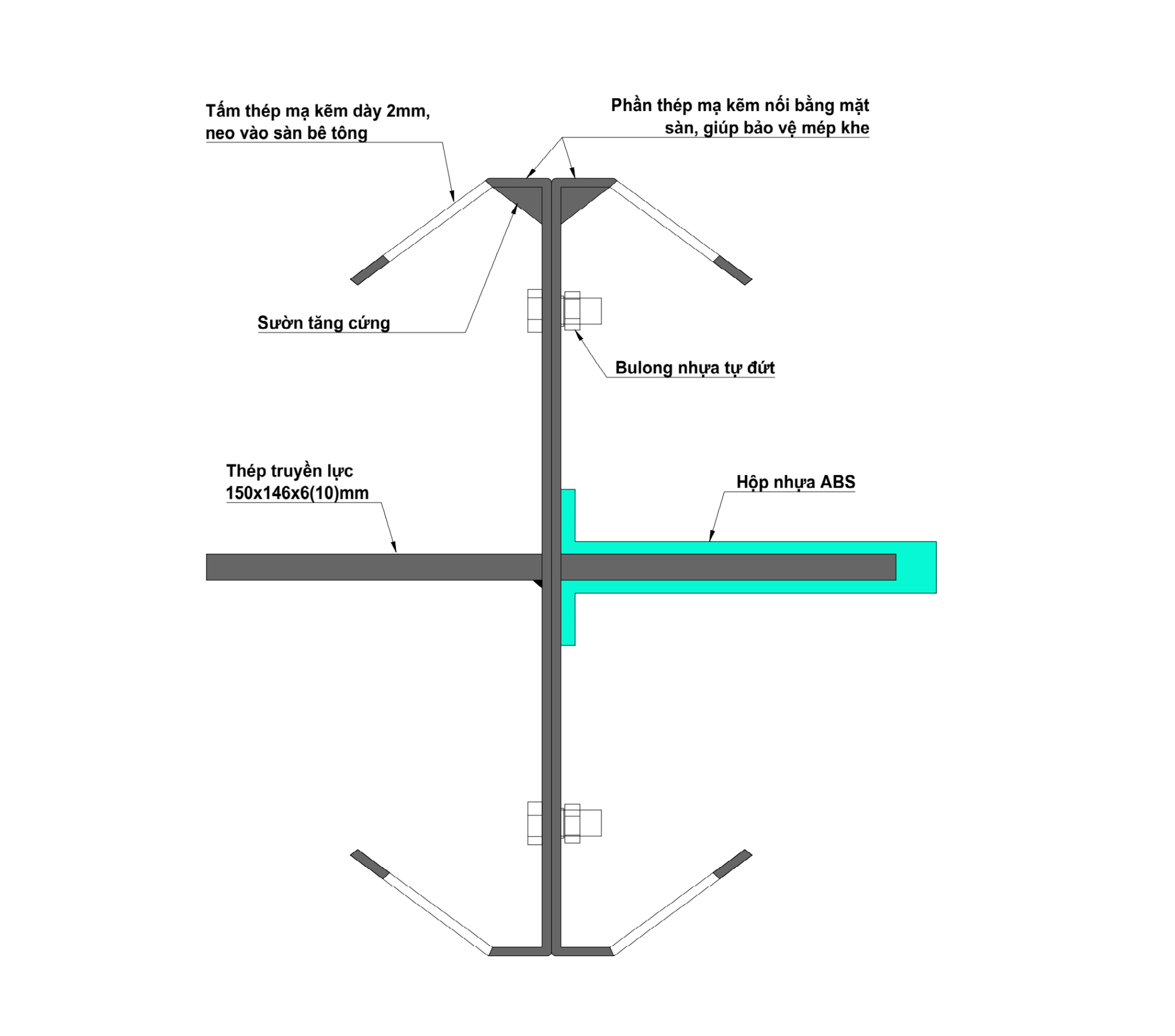

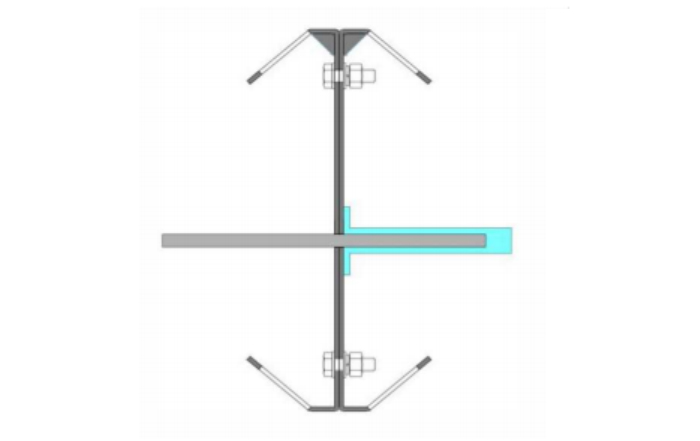

CM-AJ - A:

• Khu vực sử dụng: trong nhà
• Chiều cao sàn: 100-300mm
• Thanh truyền lực: có
• Thép tam giác gia cường bề mặt: Có

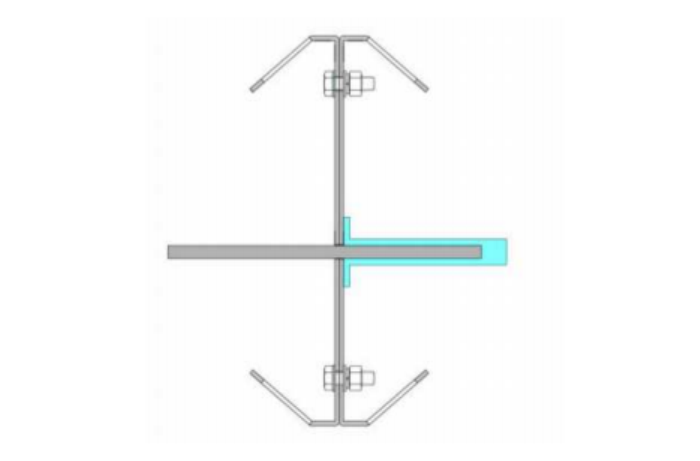

CM-AJ - B:

• Khu vực sử dụng: trong nhà
• Chiều cao sàn: 100-300mm
• Thanh truyền lực: có
• Thép tam giác gia cường bề mặt: không

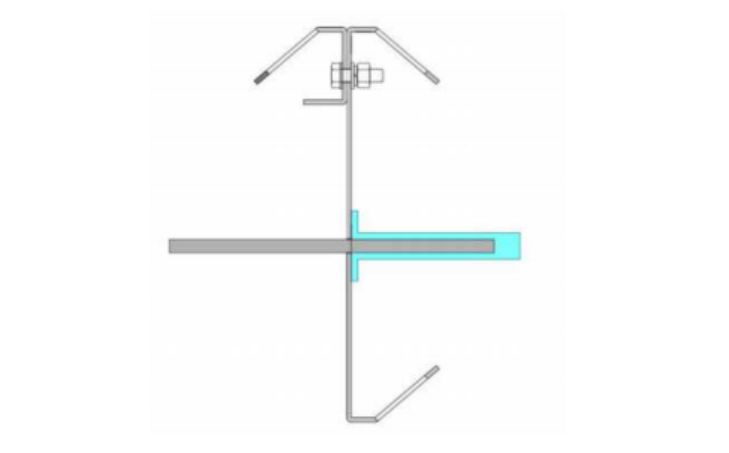

CM-AJ - C:

• Khu vực sử dụng: trong nhà
• Chiều cao sàn: 150-300mm
• Thanh truyền lực: có
• Thép tam giác gia cường bề mặt: không
• Tiết kiệm chi phí

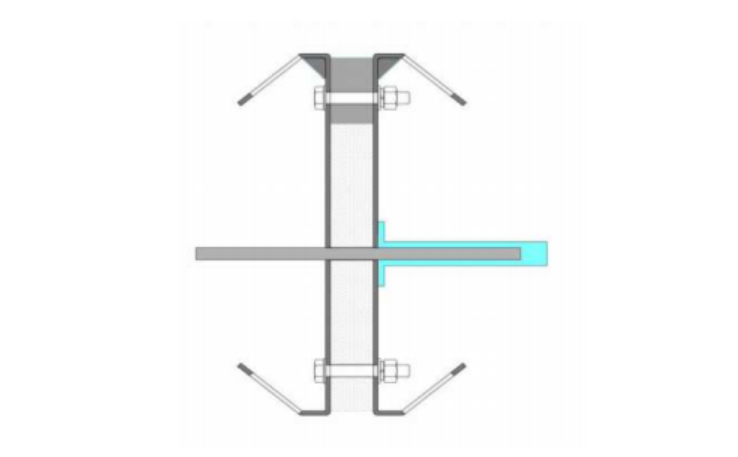

CM-AJ - D:

• Khu vực sử dụng: trong nhà/ngoài trời
• Chiều cao sàn: 100-300mm
• Thanh truyền lực: có
• Thép tam giác gia cường bề mặt: có
• Có tấm nhựa/ xốp chèn bên trong

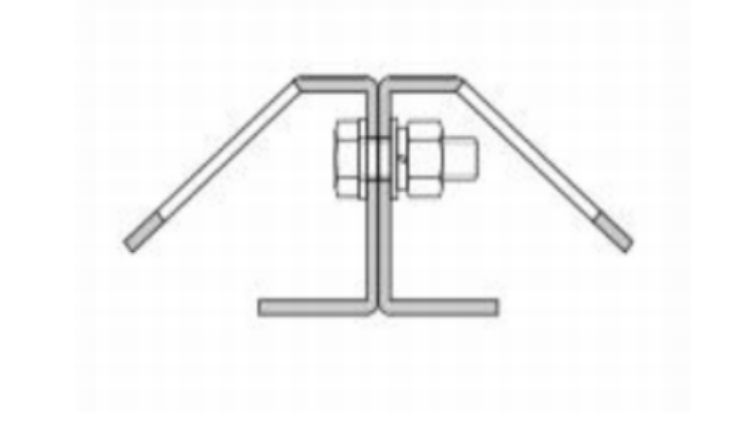

CM-AJ - E:

• Khu vực sử dụng: trong nhà
• Chiều cao sàn: 50-70mm
• Chiều cao sản phẩm 35mm
• Thanh truyền lực: không
• Thép tam giác gia cường bề mặt: không
• Tiết kiệm chi phí

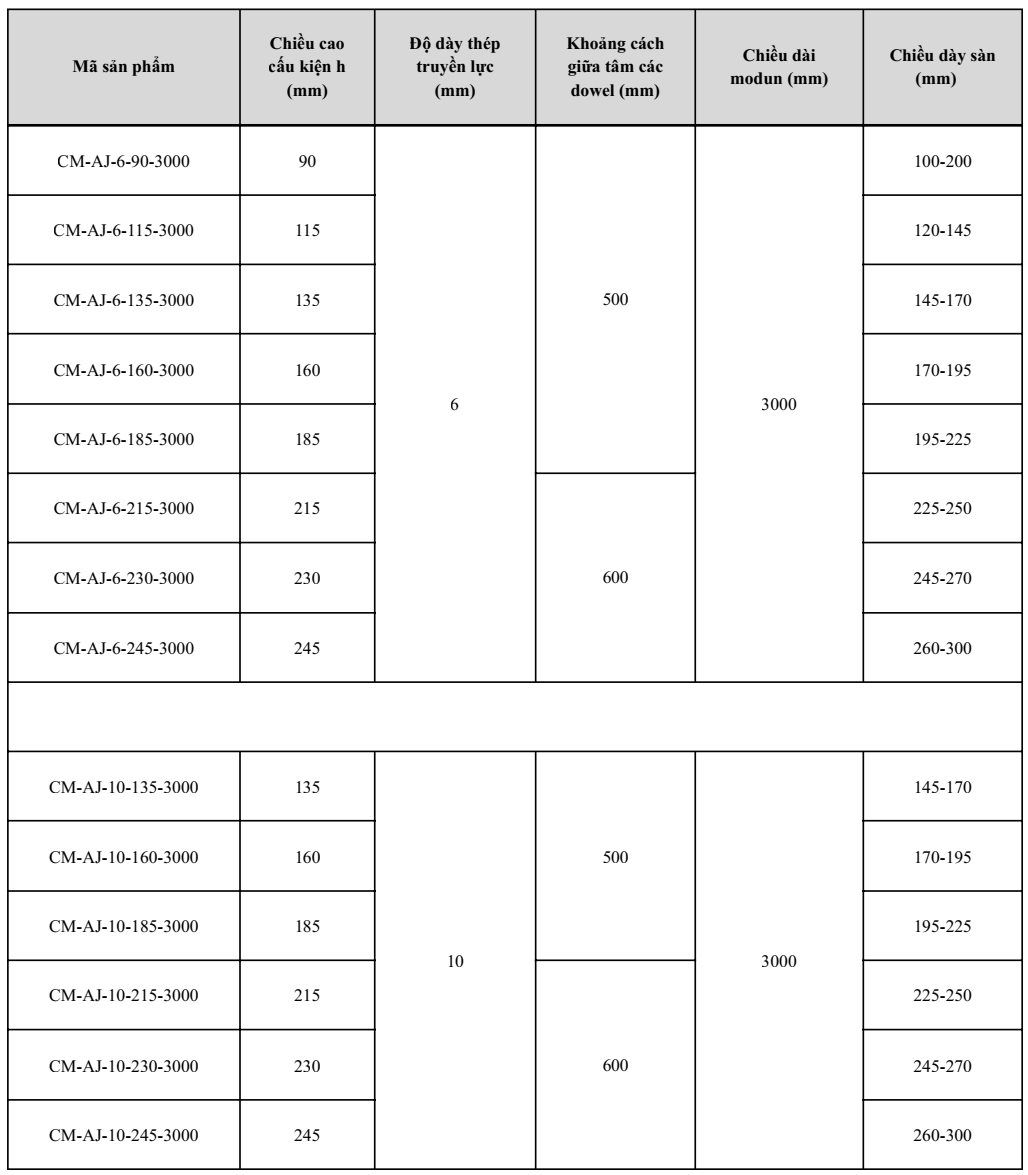

Bảng phân loại theo độ dày của sàn và vật liệu:
