THI CÔNG SÀN NÂNG KỸ THUẬT HPL CHỐNG TĨNH ĐIỆN – TRẠM ĐIỆN 220KV KRÔNG ANA

THI CÔNG SÀN NÂNG KỸ THUẬT HPL CHỐNG TĨNH ĐIỆN

TRẠM ĐIỆN 220KV

1. Dự án Trạm điện 220KV Krông Ana

Để đáp ứng nhu cầu điện năng phục vụ sản xuất kinh doanh và dân sinh cho người dân trên địa bàn tỉnh Đăk Lăk, công trình đường dây 220KV Krông Ana - Krông Ana 2.

Phần đường dây 220KV xây dựng mới đi qua địa bàn các: xã Ea Tiêu, xã Dray B’ Hăng – huyện Cư Kuin, xã Ea Bông, thị trấn Buôn Trấp – huyện Krông Ana, tỉnh Đăk Lăk với chiều dài tuyến khoảng 18,258 km với địa hình tuyến đường dây đi qua tương đối phức tạp, đồi núi cao, độ dốc lớn hơn 50m, tuyến vượt qua nhiều tụ thủy; địa vật chủ yếu là đồi cây trồng keo, cà phê có xen lẫn đất màu. Công trình sẽ do Chi nhánh điện cao thế Đăk Lăk và Điện lực Đăk Lăk thi công.

Sở Công Thương Đăk Lăk sẽ phối hợp giải phóng mặt bằng nhanh để công trình thi công đúng tiến độ đáp ứng nhu cầu phụ tải trên địa bàn.

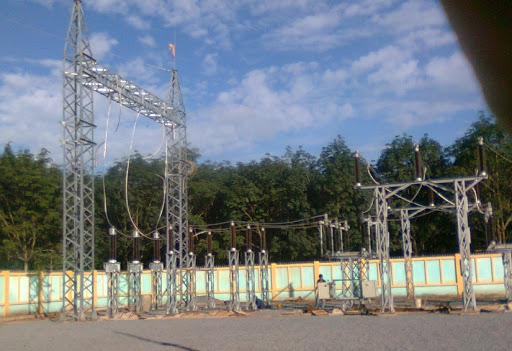

Dự án Trạm điện 220KV Krông Ana – Đăk Lăk

2. Hình ảnh Công Minh thi công sàn nâng kỹ thuật cho dự án Trạm điện 220KV Krông Ana

a. Địa điểm thi công:

Trạm điện Krông Ana, Đăk Lăk

b. Quy cách tấm sàn

* Sàn nâng kỹ thuật HPL chống tĩnh điện (High Pressure Luminate)

- Bề mặt hoàn thiện phủ HPL 1.2mm chống tĩnh điện, bằng thép lõi bê tông nhẹ đúc đặc

- Model: CCS1000

- Nhãn hiệu: Fobo – Trung Quốc

- Quy cách: 600 x 600 x 35mm

- Tải trọng phân bố: 1.5 tấn/m2

- Tải trọng tập trung 4.5 KN

* Chân đế:

- Cao độ hoàn thiện: 500mm

- Toàn bộ chân đế bằng thép mạ

- Loại chân hình trụ tròn, đường kính ống là 22mm, dày 1.2mm

- Kích thước đầu chân đế: 75 x 75 x 2.5mm, đế chân đỡ: 120 x 120 x 3mm

- Được định vị xuống nền sàn bằng keo chuyên dùng hoặc tắc kê thép 50 x 6mm.

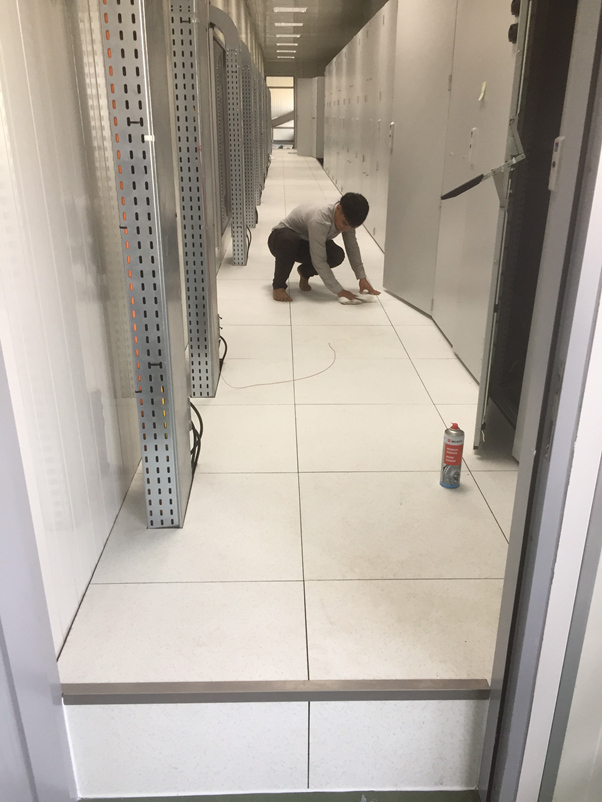

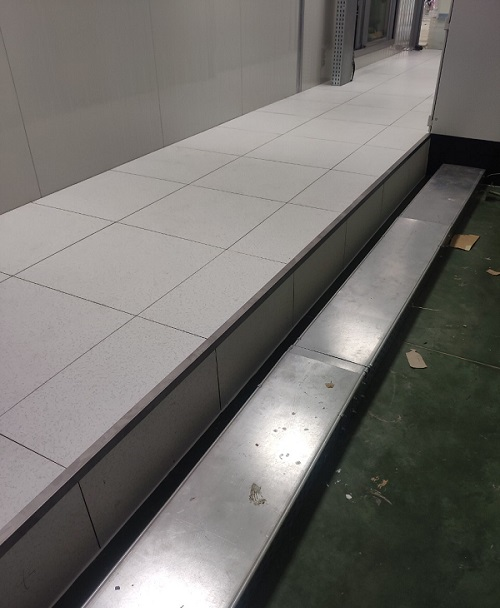

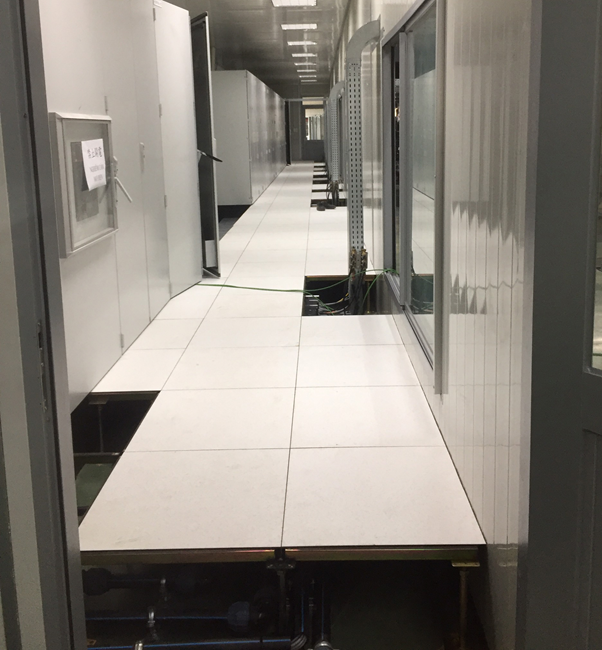

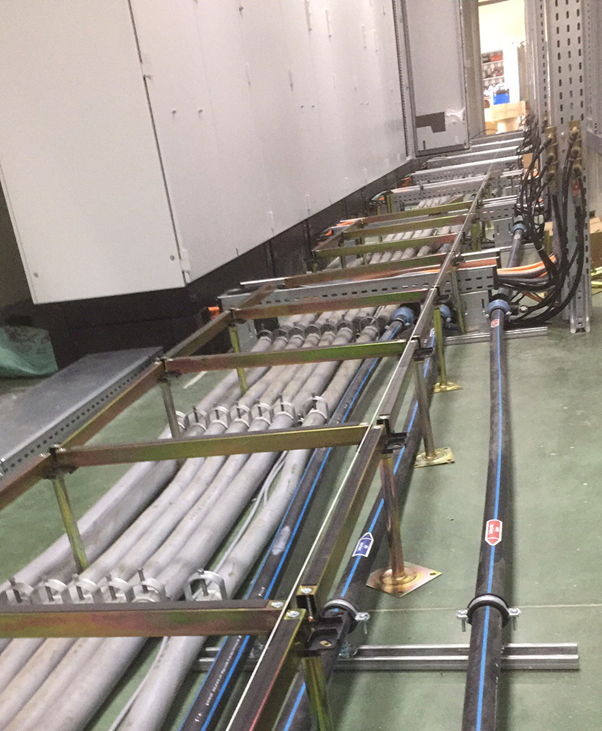

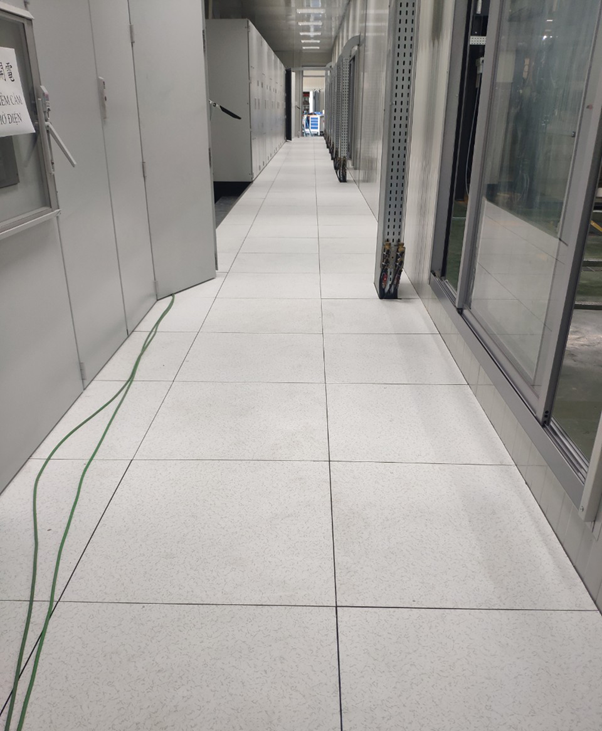

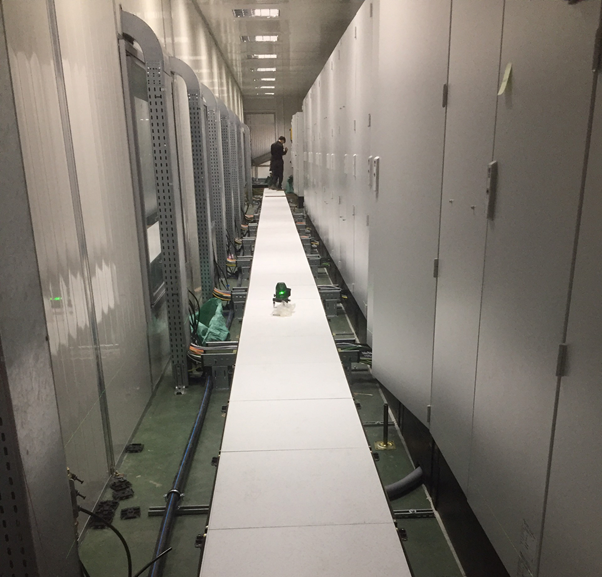

c. Một số hình ảnh thi công
